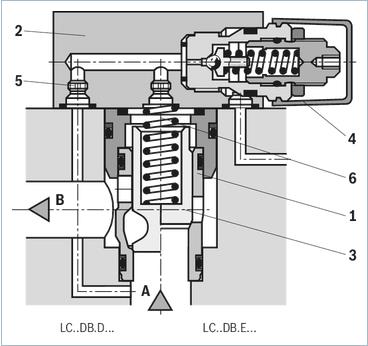

用于壓力功能的二通插裝閥為先導式座閥或滑閥。設計為插裝閥 (1) 的功率單元安裝在按照 DIN ISO 7368 進行標準化的接收孔內，且使用控

制蓋 (2) 閉合。

用于手動或電動比例壓力調節的先導控制閥 (4) 作為先導閥集成到控制蓋 (2) 內或安裝在控制蓋 (2) 上，其安裝尺寸符合 DIN 24 340。

通過將插裝閥與控制蓋組合，可以實現不同的壓力功能。

壓力溢流功能

用于壓力溢流功能的插裝閥 (1)（型號 LC .DB...）被設計為無面積差的座閥（在油口 B 處無有效面積）。油口 A 處的有效壓力經先導油供油節

流孔 (5) 導入到元件的彈簧側 (6)。在先導控制閥 (4) 上設定的壓力下，閥芯 (3) 由彈簧力進行壓力補償和閉合。

當達到調定壓力時，閥芯 (3) 開啟，且油口 A 處的壓力將根據壓力-流體特性而受到限制。

減壓功能

靜止位置閉合

對于具有開啟特性的減壓功能，將應用一個壓力限制插裝閥（型號 LC..DB40D...）和一個帶有減壓先導控制閥的控制蓋（型號 LFA..DR...）。

先導油經供油節流孔和打開的先導控制閥從油口 A 導入到 B 側。

主閥芯打開，并釋放從油口 A 到油口 B 的流量。

當達到調定壓力時，閥芯閉合并且油口 B 處的壓力將根據壓力-流體特性降低。次級受控側的潛在壓力增加經先導控制閥第三路排放至油箱。方

向閥的設置將啟動執行附加阻塞功能（型號 LFA..DRW...）。

壓力順序功能

此功能啟動次級系統基于壓力的連接。

所需的切換壓力通過集成在控制蓋內的先導控制閥進行設置。

先導油供油可通過外部（先導油油口 X）或內部（經先導油油口 X 或 Z2 從油口 A）實現。

先導控制彈簧腔通過卸壓經油口 Y 或 Z1 導入到油箱。
