4/2 和 4/3 比例方向控制閥設計為板式結構的直接操作裝置。它由帶有中心螺紋和可拆卸線圈的比例磁鐵操作。磁鐵由外部電子設備控制。

建造：

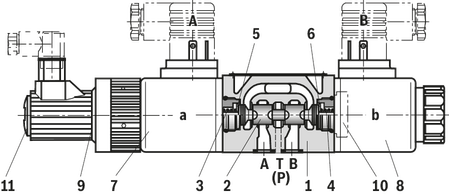

閥門主要包括：

• 外殼 (1) 帶連接面

• 帶壓縮彈簧（3 和 4）和彈簧板（5 和 6）的控制閥芯 (2)

• 帶中心螺紋的磁鐵（7 和 8）

• 位移傳感器 (9)

功能：

• 當電磁閥（7 和 8）未啟動時，由于彈簧板（5 和 6）之間的壓縮彈簧（3 和 4），控制閥芯（2）處于中間位置

• 通過激活比例電磁閥直接驅動控制閥芯 (2)，例如電磁閥“b” (8)

• 根據電氣輸入信號向左移動控制閥芯 (2)

• 從 P 到 A 和 B 到 T 通過具有漸進式隔膜的橫截面連接

• 流動特性

• 關閉磁鐵 (8)

• 控制閥芯 (2) 在壓縮彈簧 (3) 的作用下返回中心位置

在非致動狀態下，控制滑塊 (2) 被磁鐵的復位彈簧保持在機械中心位置。對于控制閥芯符號“V”，這與液壓中心位置不符！當電動閥控制回路關閉時，控制滑塊位于液壓中心位置。
